КРЫМСКАЯ АЭС

Власти Крыма решили снести недостроенную атомную электростанцию, расположенную на востоке полуострова, в городке Щелкино. Чиновники обещают, что на демонтаж сложного объекта не потратят из бюджета ни копейки, но пока не говорят, что будет на его месте.
"0:56 слева груда бетона - все , что осталось от здания СПЕЦКОРПУСа.
1:09 недостроенная блочная насосная станция БНС №1 для первого блока.

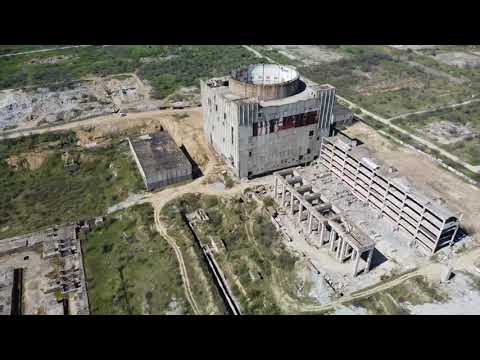

1:25 в центре на переднем плане фундамент под паровую турбину и генератор , справа пристройка этажерка электроустройств машзала. Все что осталось от корпуса машзала. Высокое здание собственно реакторное отделение в котором должна была сооружаться реакторная установка проекта В-320. По бокам здания энергоблока располагаются дизельные . в левом здании на три дизель-генератора, в правом здании на один дизель-генератор. Дизельные установки были смонтированы.
1:32 на стене энергоблока видны круглые проходки . большие это под главные паропроводы (пар на турбину от парогенераторов ПГВ-1000 реакторной установки) , по меньше это трубопроводы питательной воды (обратная подача воды в парогенераторы после сконденсированного пара в конденсаторах турбины). Прямоугольные проходки - это вентсистема.
2:08 цилиндрическая часть энергоблока это защитная герметическая оболочка . на момент закрытия стройки успели смонтировать карниз гермооболочки , а купол смонтировать не успел. Купол лежал на земле до лето 2002 года. По окружности гермооболочки видны торчащие черные трубы - это полиэтиленовые каналообразователи . они тянуться до опорной плиты (дно) гермооболочки по спирали. Через них должны были пропускать арматурные канаты и с помощью анкерных устройств СПЗО которые располагаются на карнизе выполняют их натяжения для повышения прочности гермооблочки. Арматурными канатами напрягают как цилиндрическую часть и купольную часть гермооболочки.
В центре шахта реактора ВВЭР-1000. Корпус и верхний блок реактора были доставлены в апреле 1988 году и пролежал до 2005 года под открытым небом после чего изделие массой 320 тонн с толщиной стенки 19 см был порезан на куски.
Слева от шахты располагаются три шахты ревизии: ВКУ внутри корпусных устройств , БЗТ блока защитных труб , ВБ верхнего блока реакторной установки.
Справа от шахты располагаются три бассейна выдержки для отработанных ТВС тепловыделяющих сборок и бокс для контейнера для отработанных ТВС.
Сверху и снизу от шахты реактора располагаются боксы парогенераторов ПГВ-1000 . Видны большие прямоугольные опоры под парогенераторы. В каждом боксе по два парогенератора . На момент строительства был завезен один парогенератор. Лежал рядом с корпусом реактора на стройбазе.
Рядом с боксами парогенераторов возле стены гермооболочки располагаются по два бокса ГЦН-195М главных циркуляционных насосов . Служат для циркуляции теплоносителя (воды) в первом контуре реактора. На момент стройки успели установить четыре корпуса (улиток) ГЦНов на штатные места на нижних проставках с трехлапыми опорами + установленные аварийные тяги . Тяги служат для предотвращения "взлета" насоса при разрыве главного циркуляционного трубопровода.
Также виден бокс (внизу слева от шахты возле стены большая трапецеидальная шахта) для КД компенсатора давления . КД служит для поддержания давления теплоносителя в реакторе. Давление в реакторе высокое 160 кгс/см2 и вода в нем не кипит.
Также в гермозоне был смонтирован мощный полярный (круговой) кран г.п. 400 тонн. который должен был выполнять подъем и установку на штатные места тяжелое и габаритное оборудование реакторной установки такие как : реактор, парогенераторы, компенсатор давления и др. По окружности стены гермоооболочки видны прямоугольники это место крепления подкранового пути полярного крана.
Верху в стене круглый проем. Это был основной герметический шлюз. Вход в центральный зал реакторного отделения.
4:50 видно шесть брызгальных бассейна . Относится к системы промконтура реакторного отделения для охлаждения оборудования реакторной установки.
5:20 здание ОВК объединенный вспомогательный корпус."
