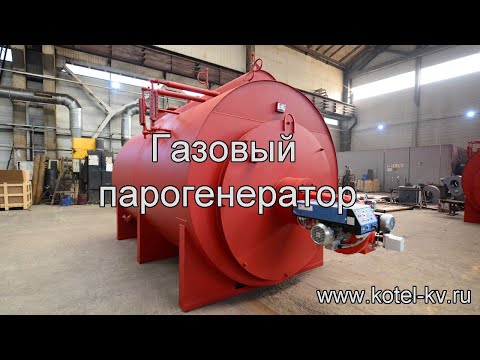

Газовый парогенератор

54 Просмотры

Спасибо! Поделитесь с друзьями!

Вам не понравилось видео. Спасибо за то что поделились своим мнением!

Издатель Aug 23, 2021

Котельный завод производит газовые парогенераторы https://kotel-kv.ru/parogeneratory-na-gaze.html производительностью от 300 до 1000 кг пара в час, температурой до 170 С и давлением до 0.8 МПа.

Газовый парогенератор конструкция
Парогенератор на газе представляет собой жаротрубный котел, состоящих из двух цилиндров разного размера, вставленных один в другой. Их изготавливают из листовой легированной стали, обладающей особой прочностью. Такие свойства необходимы для того, чтобы усилить защитные свойства корпуса и сделать его устойчивым к высокому давлению изнутри.

Паровой котел устройство
Цилиндры соединены между собой фланцами и паросборником. В передней части меньшего цилиндра, в так называемой жаровой трубе, находится топка. Для предохранения от высоких температур и перегрева камеру сгорания отделяют от наружных стенок парогенератора защитным слоем из теплоизоляционных материалов. К фронту котла крепится чугунная плита, на которой устанавливается горелка. Для обеспечения безопасности и с целью снижения излишне высокого давления котел оборудуется дополнительным взрывным клапаном.

Газовая горелка - это один из важнейших компонентов оборудования. На промышленный газовый парогенератор пг в зависимости от способа подачи топлива может быть установлена одна из трех видов горелок: надувная, инжекторная или диффузная, в которой воздух подается в топку путем диффузии. В надувной горелке для подачи смеси из газа и воздуха в топку используются вентиляторы, тогда как инжекторная горелка самостоятельно засасывает воздух вместе с газом и направляет его к месту горения. Через горелку, расположенную на шарнирах на фронте котла можно проникнуть внутрь парогенератора для осмотра и необходимого ремонта.

Конструкция жаротрубного парогенератора на газе предполагает, что трубы, по которым идут горячие дымовые газы, образовавшиеся в процессе горения, располагаются внутри водяной рубашки котла. При нагреве и испарении воды образуется пар низкого давления, который концентрируется в паросборнике в верхней части котла.
